電池評価セル SB
電池対称セル
SB2400
リチウムイオン電池の負極として扱われる活物質の多くは、
カーボネート系有機電解液が多く負極/電極界面にSEI膜が形成されることで安定な充放電サイクルが可能となっています。
電荷移動抵抗は多くの要因が存在し、それらを切り分けて評価することは重要です。
本セルは、電極に触れることなくハーフセルから対称セルを再構築できる構造で単極でのインピーダンスの解析を可能にします。
セル構成と使用方法例

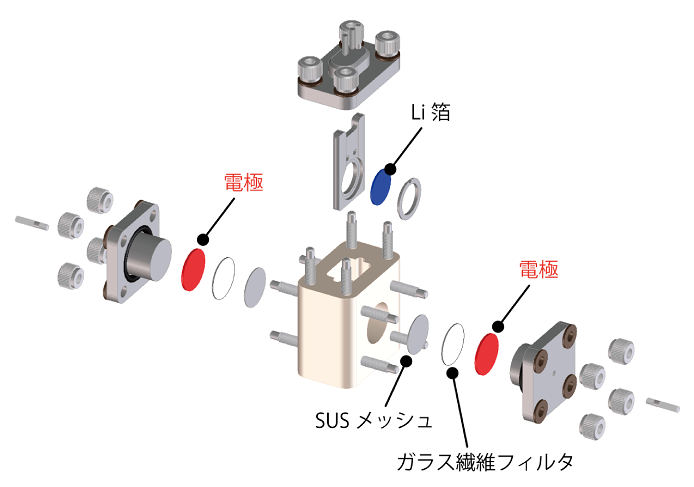

セル本体ブロックの左右から、SUSメッシュ/ガラス繊維ろ紙/電極の順に積層しSUSブロックで固定します。SUSメッシュとガラス繊維ろ紙は電極面圧を保つためのものです。左右の電極は対向し電極間距離は約8mmに規定されます。
セル上部よりSUSガイドで挟んだLi箔を挿入します。この際、Li箔は電極の中央に配置されます。電解液を注入し蓋を閉じ密閉状態となります。
(1)目的のSOCまで充電
SOC20%など
(2)Li箔を取出し蓋をして
インピーダンス測定し
1/2で単極の抵抗を算出
(3)目的のSOCまで充電
SOC40%など

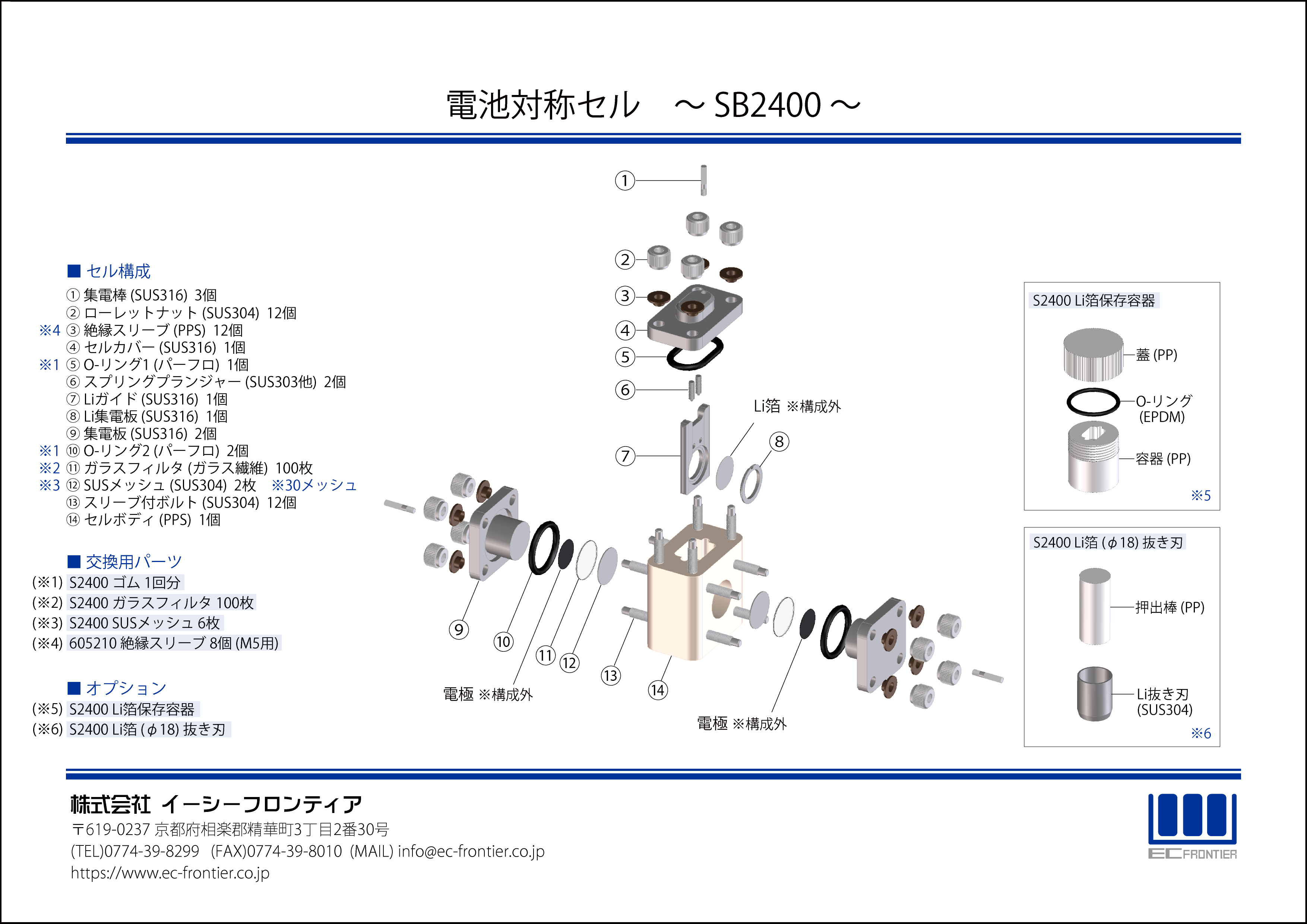

部品構成図
仕様
品 名 | コード | 仕 様 |
---|---|---|
電池対称セル SB2400-S | 14268 | 材質:SUS304/316, PPS, パーフロO-リング 付属品:SUSメッシュ2枚, ガラス繊維フィルタ 100枚 Li有効面積 :Φ16 電極面積:Φ16以下 |
交換用パーツ
品 名 | コード | 仕 様 |
---|---|---|
S2400 ゴム1回分 | 14271 | 材質:パーフロO-リング |
S2400 ガラスフィルタ100個 | 14272 | 材質:ガラス繊維 |
S2400 SUSメッシュ6回分 | 14273 | 材質:SUS304 |
オプション品
品 名 | コード | 仕 様 |
---|---|---|
S2400 Li箔保存容器 | 14269 | 材質:PP |
S2400 Li箔(φ18)抜き刃 | 14270 | 材質:SUS304, PP |
