材料評価セル VM
腐食セル
VM1
腐食材料評価のスタンダード
※参照電極は構成に含みません。
- 専用サンプルホルダーには直径25 mm、厚さ5 mm以下の板状サンプルをセットすることができます。
- 電極面積は1 cm2です。
- その他にルギン管付き参照電極、白金メッキチタン対極、ガス入排気管、温度計をセル蓋にセットすることができます。
- セル蓋は2つに分離することができ、サンプルホルダーおよびルギン管がセットされた蓋のみをセル本体から簡単に取り外すことができます。

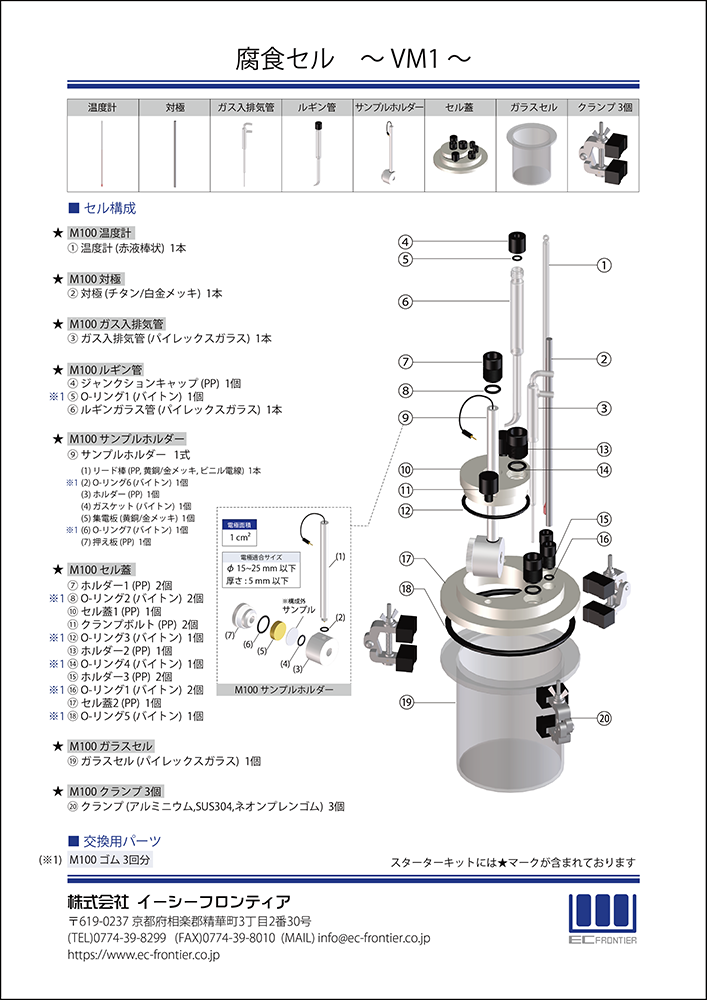

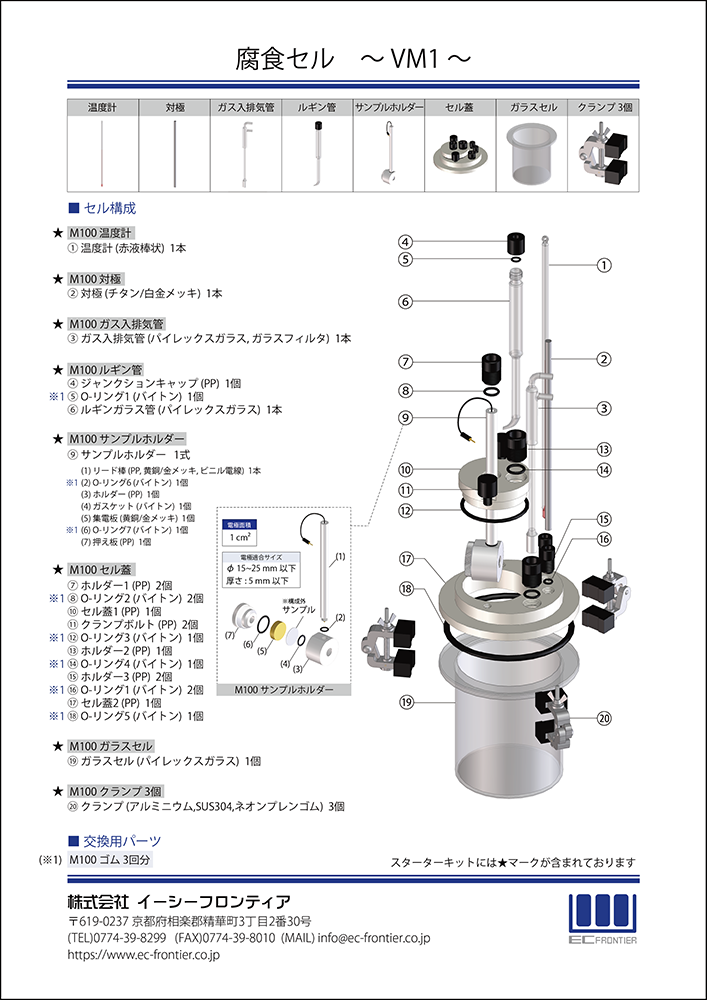

セル構成部品
セル蓋(VM1-1)
ガラスセル(VM1-2)

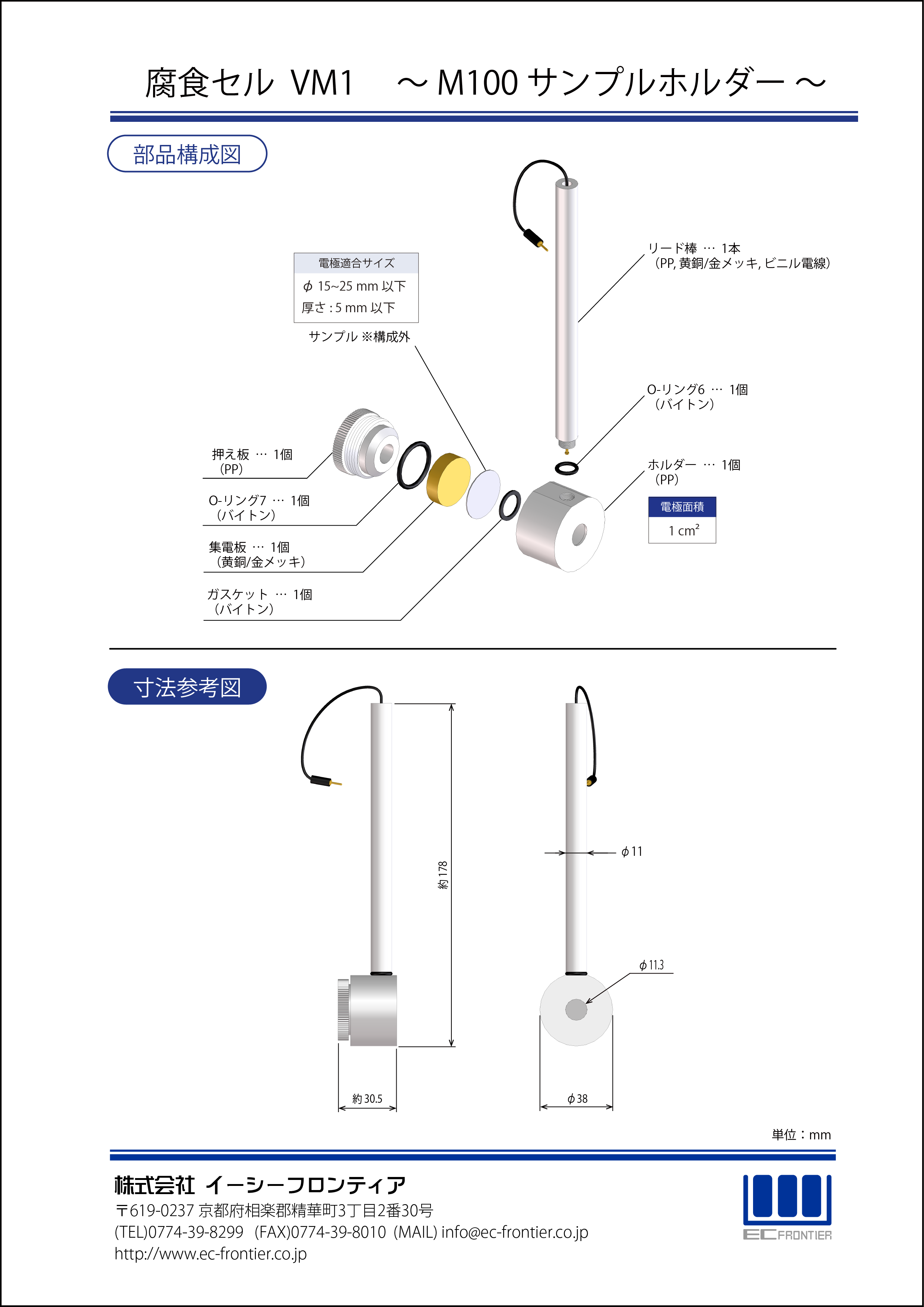

サンプルホルダー(VM1-3)

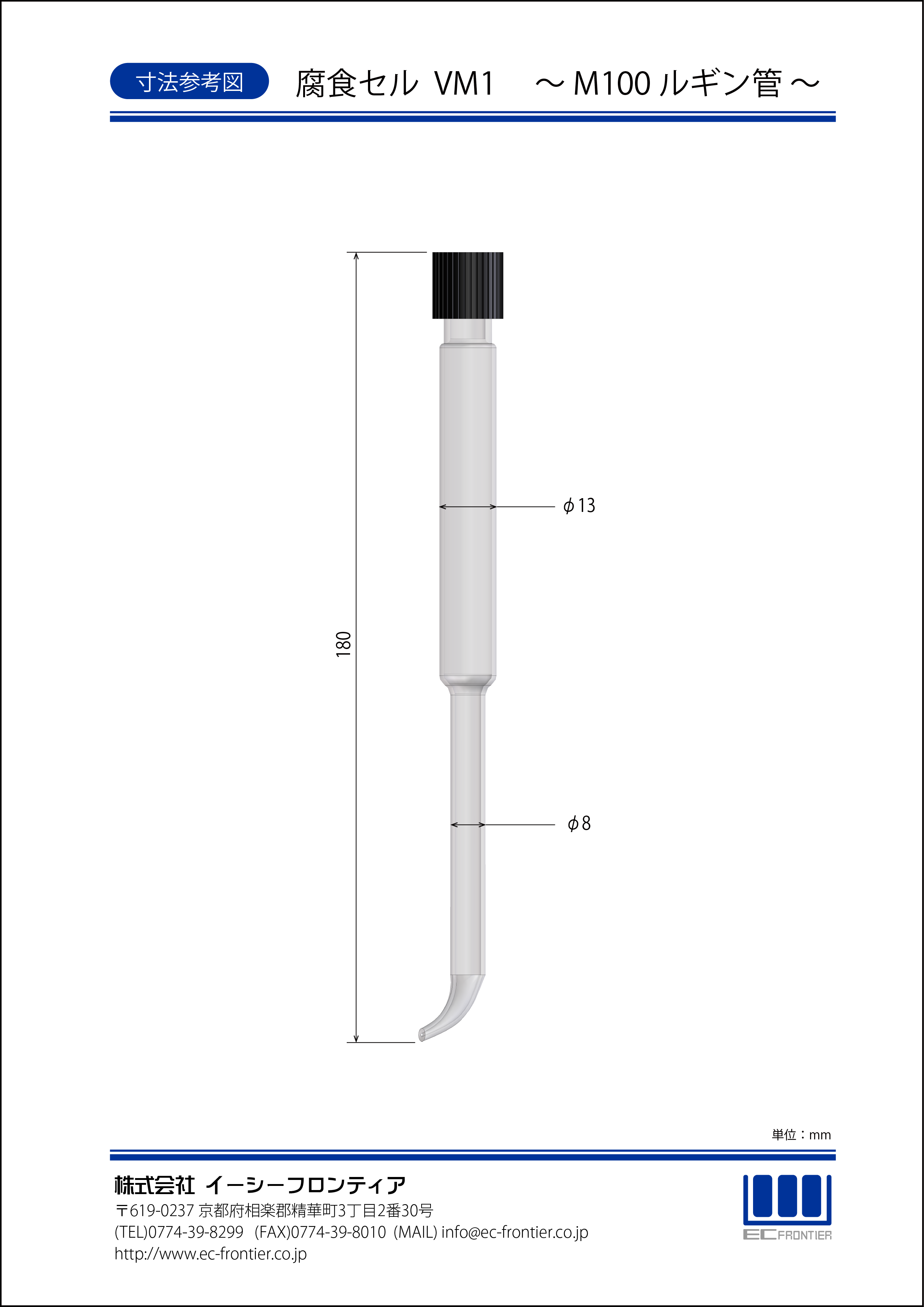

ルギン管(VM1-4)
対極(VM1-5)
ガス入排気管(VM1-6)
温度計(VM1-7)
クランプ(VM1-8)
仕様
品 名 | 品 番 | 仕 様 |
---|---|---|
腐食セル スターターキット | VM1-S | 内容)セル蓋1式,ガラスセル1個,サンプルホルダー1式,ルギン管1式,対極1本,ガス入排気管1本,温度計1本,クランプ1式(3個) |
セル蓋 | VM1-1 | 材質:ポリプロピレン(PP),バイトンO-リング |
ガラスセル | VM1-2 | 材質:パイレックスガラス 容量:500 mL |
サンプルホルダー | VM1-3 | 材質:ポリプロピレン(PP),金メッキ板,バイトンO-リング,バイトンガスケット 電極面積:1 cm2 セット可能な最大サンプルサイズ:直径25 mm 厚さ5 mm以下 |
ルギン管 | VM1-4 | 材質:パイレックスガラス,ポリプロピレン(PP),バイトンO-リング 液絡部:セラミックフィルタ |
対極 | VM1-5 | 材質:白金メッキチタン棒 |
ガス入排気管 | VM1-6 | 材質:パイレックスガラス |
温度計 | VM1-7 | 材質:赤液棒状,最小目盛り1 ℃ |
クランプ | VM1-8 | 材質:アルミニウム,SUS304,ネオプレンゴム 数量:3個 |
交換用パーツ(O-リング3回分) | VM1-9 | 材質:バイトン |
※ 適合電極については、適合電極/セル対応表(PDFファイル)をご参照ください。
