ELECTROCHEMICAL CELL 電気化学セル
ELECTROCHEMICAL CELL
ボルタンメトリーセル VB
H型セル
VB9
1室15~20 mLの液量 構造がシンプル
- 1室につき15~20 mLのセル容量があります。
- ガラスフランジにガラスフィルタを挟み込むだけで簡単にセルを組むことができます。
- ガラスフィルタ以外の隔膜も取付可能です。

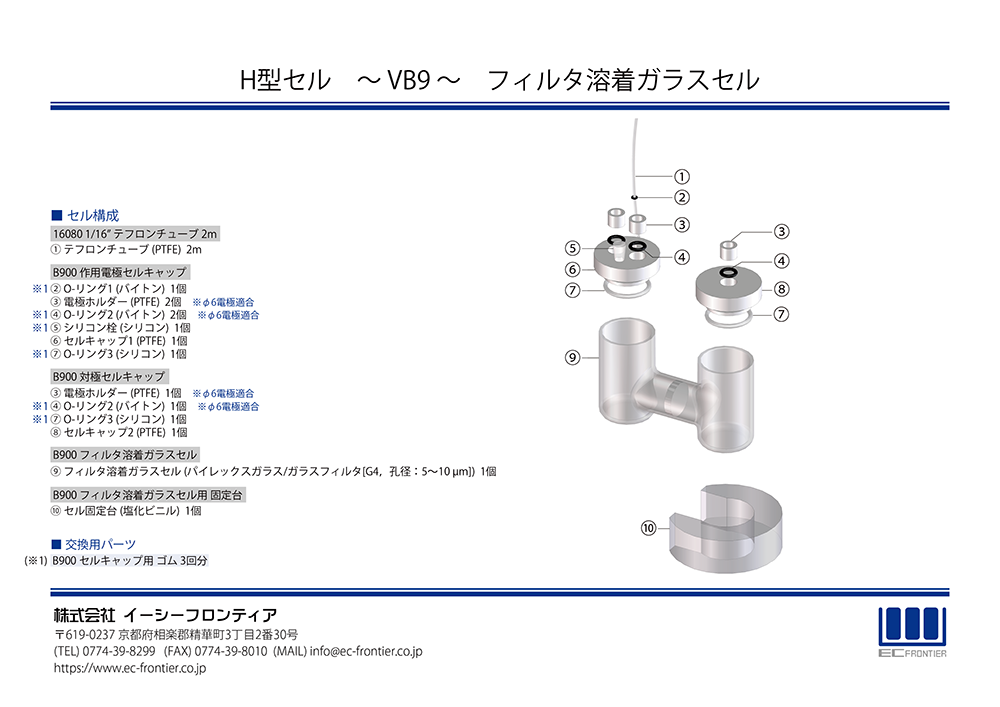

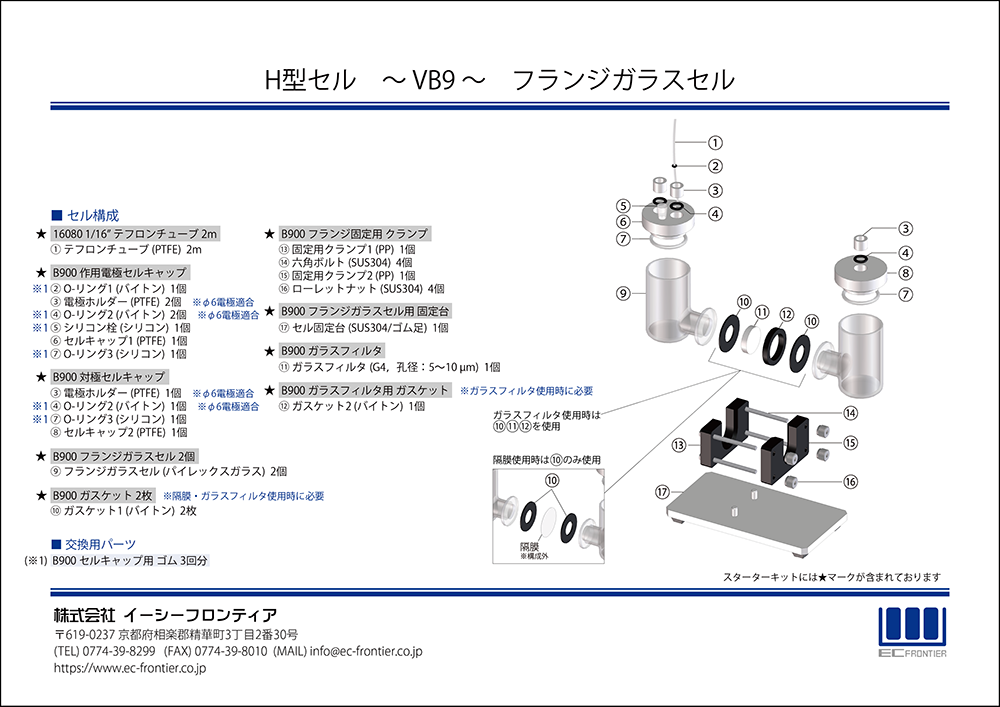

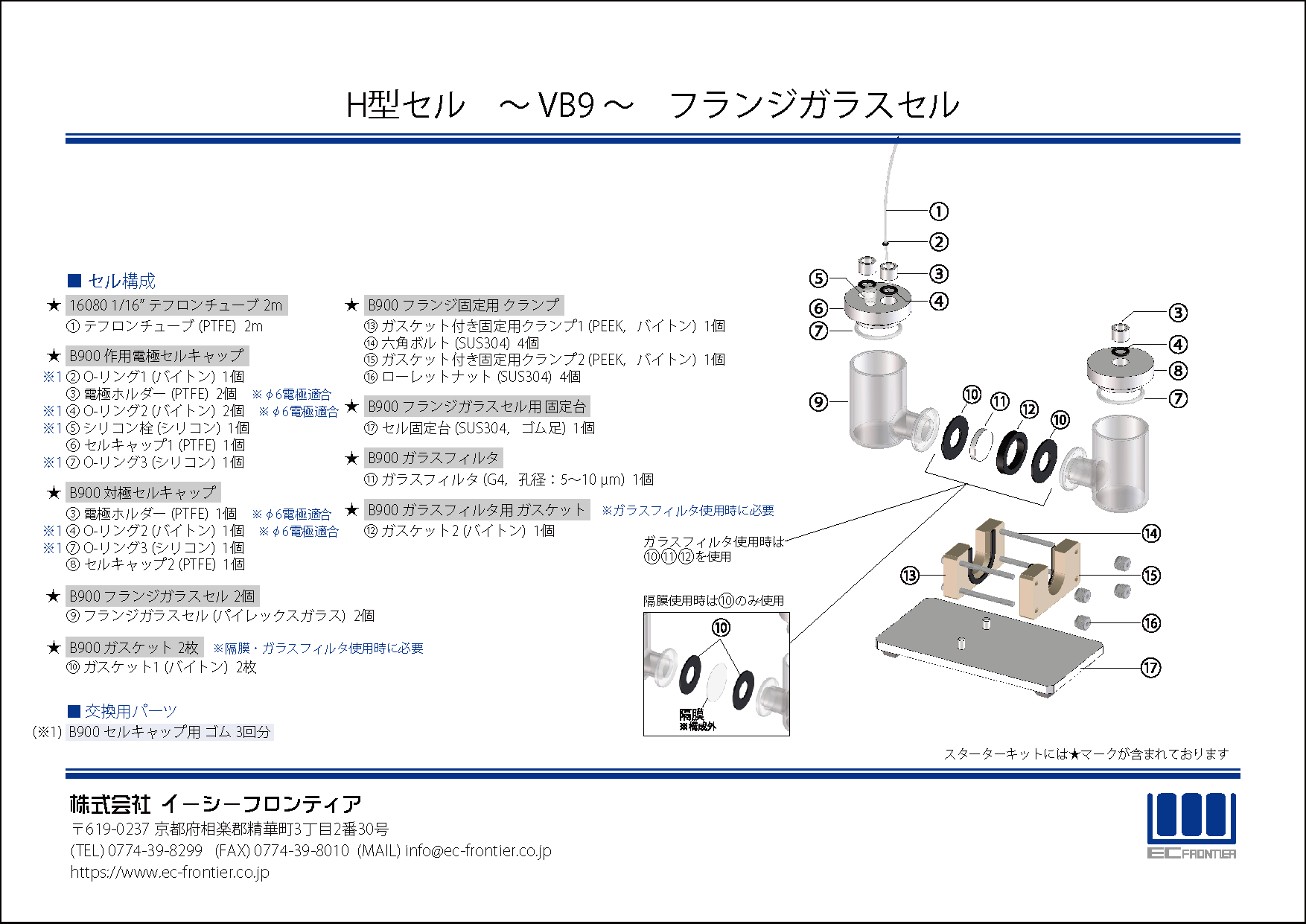

部品構成図/寸法参考図
仕様
品 名 | 品 番 | 仕 様 |
---|---|---|
H型セル スターターキット | VB9-S | 内容)フランジガラスセル1式(2個),作用電極用セルキャップ1式,対極用セルキャップ1式,ガラスフィルタ1個,ガスケット1式(2種類計3枚),フランジ固定用クランプ1式,セル固定台1台,パージチューブ2 m |
フランジガラスセル | VB9-1 | 材質:パイレックスガラス 数量:2個 |
作用電極用セルキャップ | VB9-2 | 材質:PTFE,バイトンO-リング,シリコンO-リング,シリコン栓 |
対極用セルキャップ | VB9-3 | 材質:PTFE,バイトンO-リング,シリコンO-リング |
ガラスフィルタ | VB9-4 | G4(孔径:5~10 μm) 数量:1枚 |
ガスケット | VB9-5 | 材質:バイトン 数量:2種類計3枚 |
フランジ固定用クランプ | VB9-6 | 材質:PP,SUS304 |
セル固定台 | VB9-7 | 材質:SUS304,ゴム足 |
パージチューブ | VB9-8 | 材質:PTFE 外径1/16" 長さ2 m |
交換用パーツ(O-リング・シリコン栓3回分) | VB9-9 | 材質:バイトン,シリコン |
※ 適合電極については、適合電極/セル対応表(PDFファイル)をご参照ください。
